Norma IEC 60751 (2ª edición, julio 2008) — Clasificación de tolerancias para RTDs

Se introdujeron cambios técnicos importantes:

Se suprimen las clases antiguas B y A únicamente; ahora hay cuatro clases de tolerancia según técnica de fabricación: bobinadas (“W” = wound) y estratificadas / película fina (“F” = film).

Nuevos rangos de temperatura válidos dependiendo del tipo de sensor y clase.

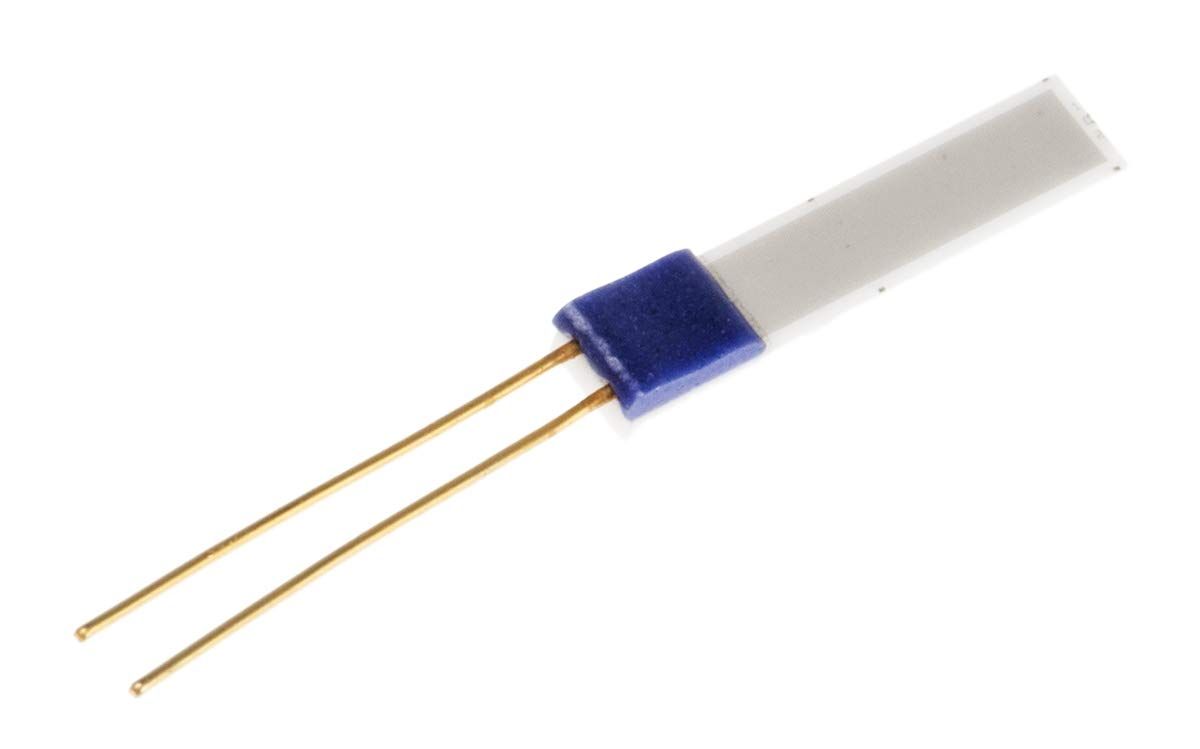

Clasificación para termorresistencias bobinadas vs estratificadas (Thin Film)

Descripción antigua 1/3

Bobinadas → Clase W0.1 | rango: −100 a +350 °C

Film → Clase F0.1 | rango: 0 a +150 °C

Tolerancia: ±(0.1 + 0.0017 · |t|)

Descripción antigua A

Bobinadas → Clase W0.15 | rango: −100 a +450 °C

Film → Clase F0.15 | rango: −30 a +300 °C

Tolerancia: ±(0.15 + 0.002 · |t|)

Descripción antigua B

Bobinadas → Clase W0.3 | rango: −196 a +660 °C

Film → Clase F0.3 | rango: −50 a +500 °C

Tolerancia: ±(0.3 + 0.005 · |t|)

Descripción antigua 2B

Bobinadas → Clase W0.6 | rango: −196 a +660 °C

Film → Clase F0.6 | rango: −50 a +600 °C

Tolerancia: ±(0.6 + 0.01 · |t|)

Clasificación para termorresistencias montadas (termómetros)

Esta es una tabla aparte, para sensores ya montados en envolvente/termómetro:

Descripción 1/3 → nueva clase AA

Bobinadas montadas: rango −50 a +250 °C

Estratificadas montadas: rango 0 a +150 °C

Tolerancia: ±(0.1 + 0.0017 · |t|)

Descripción A → clase A

Bobinadas: −100 a +450 °C

Estratificadas: −30 a +300 °C

Tolerancia: ±(0.15 + 0.002 · |t|)

Descripción B → clase B

Bobinadas: −196 a +600 °C

Estratificadas: −50 a +500 °C

Tolerancia: ±(0.3 + 0.005 · |t|)

Descripción 2B → clase C

Bobinadas: −196 a +600 °C

Estratificadas: −50 a +600 °C

Tolerancia: ±(0.6 + 0.01 · |t|)
